Aus einer umlaufenden Bewegung wird eine Schwingbewegung. Das Bewegungsprofil formen Sie direkt im Diagramm, Abschnitt für Abschnitt.
Beispiel · Grundlagen · ASOMmini
Kinematik in Echtzeit

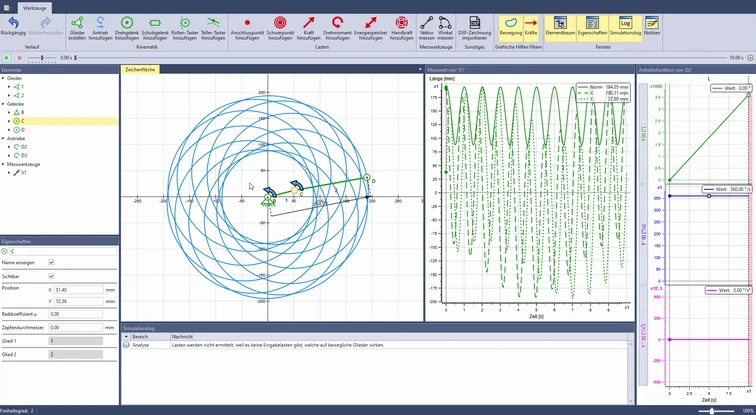

Zwei Glieder, zwei Antriebe und die Bahnkurve eines Punkts: Das Video zeigt, wie ASOMmini jede Änderung am Modell sofort berechnet und anzeigt.
2:39
Die Aufgabe
Zwei Antriebe, eine Bahnkurve
Ein Zweischlag besteht aus zwei Gliedern, die über ein Gelenk verbunden sind. Hier ist das erste Glied am Gestell gelagert, und jedes Glied hat einen eigenen Drehantrieb. Der Zweischlag hat damit zwei Freiheitsgrade, und die Bahnkurve seines Endpunkts hängt von beiden Antrieben ab. Wie ändert sie sich, wenn sich eine Gliedlänge oder die Winkelgeschwindigkeit eines Antriebs ändert?
Was ASOMmini hier zeigt
- Verschieben Sie ein Gelenk, berechnet ASOMmini die Auswirkungen noch während des Verschiebens: Spur und Diagramme folgen sofort.
- Die Winkelgeschwindigkeit eines Antriebs ändern Sie direkt im Diagramm seiner Antriebsfunktion. Aus demselben Zweischlag entsteht so eine ganz andere Bahnkurve, bis hin zu einer Rosette.
- Das Vektor-Werkzeug misst den Abstand zwischen Festlager und Endpunkt; das Diagramm zeigt ihn mit X- und Y-Komponente über die ganze Bewegung.
Ihr Vorteil
Ausprobieren statt nachrechnen
Sie ändern das Modell und sehen im selben Moment die Wirkung auf Bahnkurve und Messwerte. So vergleichen Sie Varianten in kurzer Zeit.
Sofort sichtbar
Jede Änderung zeigt sich sofort an Spur und Diagramm, ohne dass Sie eine Berechnung starten. Mehr zum Modellieren und Bewegen
Messen statt schätzen
Abstände und Winkel zwischen beliebigen Punkten messen Sie am Modell und verfolgen sie über die ganze Bewegung. Mehr zum Auswerten
Schnell zur passenden Bahnkurve
Statt Varianten einzeln durchzurechnen, probieren Sie sie direkt am Modell aus.
