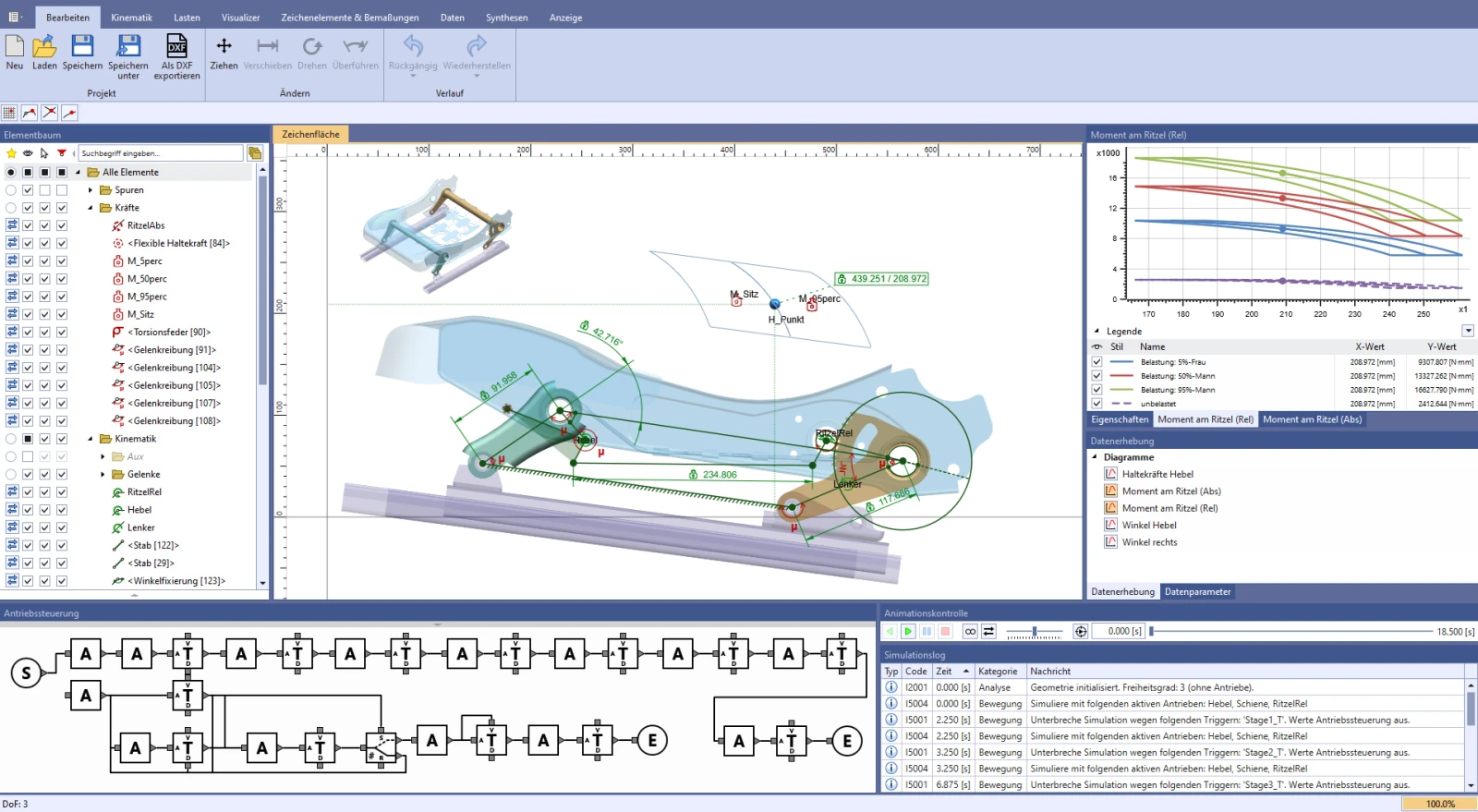

ASOM – Kinematische Systeme mit Hilfe von Parametrik definieren
Sie möchten ein neues Koppelgetriebe auslegen?
Oder ein bestehendes abwandeln oder optimieren? Mit der Kinematik-Software ASOM können Sie jetzt zusätzlich Parametrik verwenden, um Ihr kinematisches System noch genauer beschreiben zu können.
Funktionsauswahl
Sparen Sie Zeit und Nerven bei komplexen Problemstellungen
Ingenieuren ist bewusst: Kinematische Problemstellungen können gehörige Zeitfresser sein. Bei der kleinsten Veränderung kann schnell das gesamte Konzept außer Kontrolle geraten. Sollen dann noch die Kräfte, Bauräume und ähnliches beachtet werden, benötigt man häufig Monate, bis eine brauchbare Lösung vorliegt. ASOM dagegen setzt auf die Strategie, verschiedene Teilaspekte einer Lösung automatisch festzuhalten, um für Sie die Komplexität des Problems so weit wie möglich zu reduzieren.

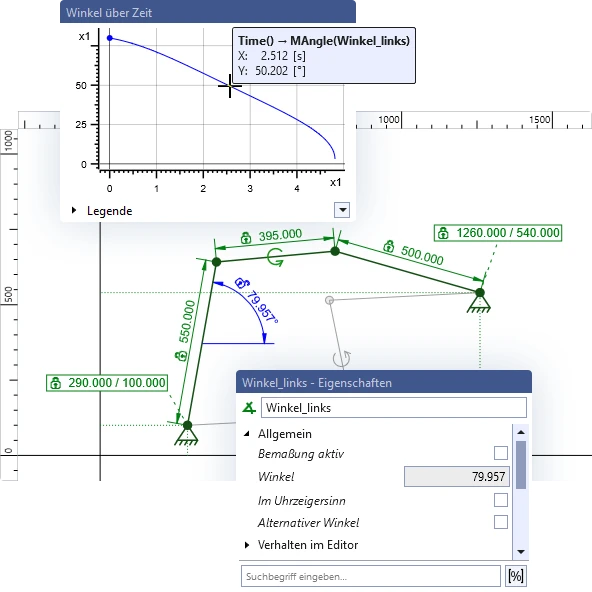

Zudem können Sie in ASOM parametrische Bemaßungen nutzen, um den Startzustand Ihrer Simulation zu definieren bzw. diesen bei Anpassungen konstruktiv nur in einer ganz bestimmten gewünschten Weise zu beeinflussen.
Lassen Sie sich von unseren Synthesen unterstützen
ASOM bietet verschiedene Tools an, die Teilaspekte einer Lösung automatisch festhalten können. Dies sind zum einen diverse geometrische Synthesen, die den Benutzer dabei unterstützen, Gelenksysteme zu erstellen, die automatisch gewisse Transportbedingungen erfüllen (Lage auf Lage oder Punkt auf Punkt).
Dazu kommen weitere Tools, wie die Haltelast-Synthese, die genutzt werden kann, um gewünschte Kräfte oder Drehmomente festzuschreiben, und die Energiespeicher-Synthese, die bestimmte Forderungen an die Längen von Energiespeichern automatisch erfüllen kann (z.B. Gasfeder am Ende der Bewegung immer voll ausgeschoben, Energiespeicher auch in Endlage bearbeitbar).
Visuelle Ergebnisse in Echtzeit – oder sogar schneller
Sehen Sie, wie Ihre gemessenen Parameter, Ihre Nebenbedingungen, Ihre Diagramme und die End- oder Zwischenlagen Ihres Systems in Echtzeit auf Ihre Eingaben reagieren. Die Auswirkung jeder Veränderung, die Sie vornehmen, wird in Echtzeit simuliert und visualisiert. Das macht den Entwicklungsprozess unmittelbar erfahrbar und intuitiv verstehbar und ermöglicht es, schnell ganze Parameterbereiche oder Bauräume auszutesten.
Nutzen Sie unsere vielfältigen Anzeigetypen, um stets alle benötigten Informationen über Ihr System im Auge zu behalten. Verstehen Sie schnell und interaktiv, welche Möglichkeiten Ihr System hat – oder auch nicht hat – und handeln Sie danach.
Anzeigetypen: entscheiden Sie, was Sie sehen wollen
Um Daten stets genau nach Ihren Wünschen darstellen zu können, stellt ASOM diverse Anzeigetypen bereit: Graphen/Diagramme (graphische Anzeigen), Ausdrücke (numerische/textuelle Anzeigen) und Visualizer (graphische Anzeigen direkt auf der Zeichenfläche). Auch Bemaßungen können zur Anzeige ihrer Parameterwerte während des Abspielens von Simulationen genutzt werden.
Zu den Visualizern zählen Spuren von Punkten, Anzeige des Momentanpols, aber auch Vorschauen von End- oder Zwischenlagen Ihres Systems über Element-Schatten, sowie die Anzeige von Gelenk- bzw. Lagerkräften als Vektoren, und vieles andere mehr.
Umfangreiche Import- und Export-Möglichkeiten
Sie können in ASOM sowohl DXF-Dateien als auch Bilder (BMP, JPG, PNG, etc.) importieren, um Skizzen Ihrer Bauteile in die Simulation einzubinden. So können Sie einfach Bauräume und sonstige Umgebungsdetails mit berücksichtigen.
Daneben können auch Dinge wie Polygone und Spline-Schienen einzeln exportiert und wieder importiert werden, z.B. um sie in einem neuen Projekt wiederzuverwenden. Gleichermaßen können Sie beliebige Diagrammdaten exportieren, oder auch die komplette Geometrie eines Projektes als DXF, z.B. um sie extern auszuwerten oder in CAD-Anwendungen zu übernehmen. Auch Ausdrücke können verwendet werden, um gezielt und strukturiert Daten zu exportieren.
Kennen Sie schon unsere Schulungen?
Damit Sie den kompletten Funktionsumfang unserer Kinematik-Software ASOM ausschöpfen können, bieten wir Ihnen unterschiedliche Schulungsvarianten an, sowohl vor Ort als auch online.

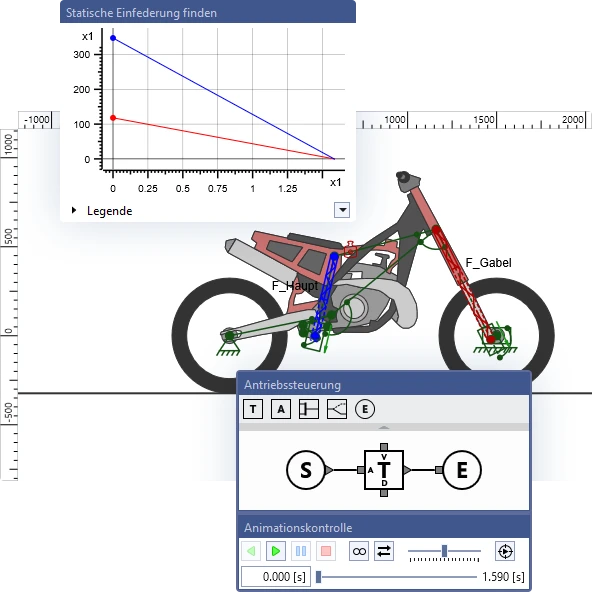

Schnell und intuitiv zu einer realistischen Präsentation
Hängen Sie importierte Skizzen, Bilder, oder einfachere Zeichenelemente (Polygone, Rechtecke, etc.) an bewegte Bauteile an, um diesen eine realistischere Form zu geben. Ändern Sie die Farben diverser Elemente auf der Zeichenfläche, um diese hervorzuheben oder besser sichtbar zu machen.
Nutzen Sie die vielfältigen Abspielmöglichkeiten für Simulationen in ASOM, um besonders einfach geschlossene Bewegungszyklen zu erzeugen, oder wechseln Sie die Kameraposition, um Relativbewegungen von Teilen besser sichtbar zu machen. So gelangen Sie schnell zu einer detailreichen Simulation, mit der Sie Ihre Lösung präsentieren können.
Berechnen Sie Kräfte, wie Sie es wollen - selbst parallele Szenarien im Vergleich
In ASOM werden Kräfte und Drehmomente zusammen als Lasten bezeichnet. Nutzen Sie unsere Lastberechnung und die zugehörigen Werkzeuge, um bekannte Lasten einzugeben und ASOM die unbekannten Lasten bestimmen zu lassen. Sie müssen lediglich festlegen, wo und wie (Typ, Richtung, etc.) eine unbekannte Last wirken soll (z.B. Antriebskraft oder -drehmoment).
Vergleichen Sie beliebig viele alternative Lastszenarien und/oder unterschiedliche Sets von Umweltbedingungen im selben Projekt, oder sogar im selben Diagramm. Wir unterstützen dabei zusätzlich sowohl konstante und gelenkkraftabhängige Reibung in Gelenken, als auch Trägheitseffekte an massebehafteten Elementen und Toleranzen an Lastelementen.
Szenarien für Berechnungen von Kräften einfach und komfortabel verwalten
ASOM bietet diverse Tools, um Lastszenarien zu erstellen und zu verwalten. Nutzen Sie z.B. die komfortabel bearbeitbaren Lastgruppen um optionale Lasten bzw. generell Sets von zu verwendenden Lasten zu verwalten. Nutzen Sie die Lastkontexte für Anzeigen, um Graphen für verschiedene Umgebungsbedingungen zu erstellen (z.B. Simulationsrichtung, Temperatur, Neigung und Berücksichtigung von definierten Reibelementen).
Zudem enthalten alle Antriebe immer direkt auch passende Haltelast-Eigenschaften, um die Definition Ihrer Lastsysteme noch einfacher und weniger fehleranfällig zu machen.
Alle kinematischen Bausteine jederzeit auf Knopfdruck

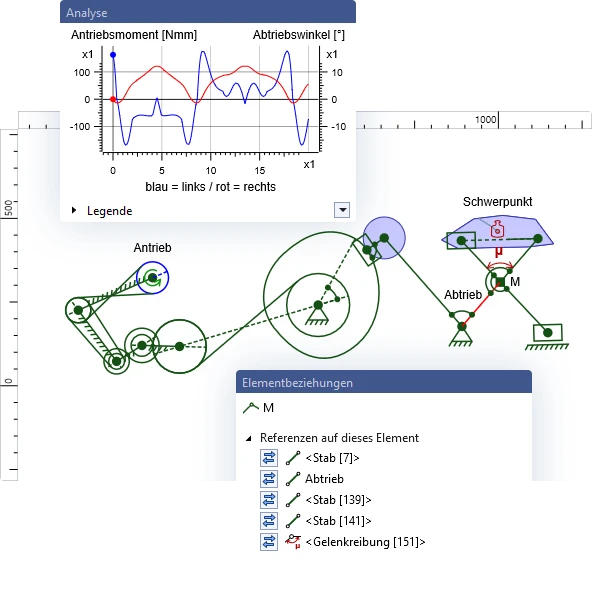

Nutzen Sie die volle Bandbreite der 2D-Kinematik für Ihre Simulation: Zahnradpaare, Riementriebe, Zahnstangen, gebogene Schienen / Konturen, Abrollbedingungen beliebiger Konturen aufeinander (Wegverbindung) und mehr. All diese Bauteile bzw. kinematischen Zwangsbedingungen können Sie in ASOM verwenden und beliebig komplexe daraus aufgebaute Systeme mit beliebigem Freiheitsgrad simulieren lassen.
Selbst Konturkontakte wie z.B. an Kurvenscheiben oder passive verbundene Hydraulikzylinder lassen sich so in Getriebe integrieren.
Modellieren Sie Ihr System genau so, wie Sie es benötigen
Kinematische Elemente können oft diverse reale Elemente repräsentieren. So können z.B. Schienen in ASOM nicht nur Schienen, sondern auch Nuten oder Konturen repräsentieren.
Sowohl gerade als auch gebogene Schienen (Spline-Schienen) können jeweils mit beliebig vielen Schiebern ausgestattet und einfach über Schieber direkt miteinander verbunden werden. In Verbindung mit geeigneten Bemaßungen sind daher auch beliebige Kulissenkontakte leicht modellierbar. Gebogene Schienen werden durch Splines repräsentiert und können wahlweise entweder über Interpolationspunkte oder über Kontrollpunkte beeinflusst werden.
Kontakt aufnehmen
Fordern Sie einen Termin für eine Online-Präsentation von ASOM an – völlig unverbindlich.
Net-Meeting
Bei einer Online-Präsentation demonstrieren wir Ihnen ASOM und beantworten Ihre Fragen.
Evaluieren
Wenn Sie unsere Grundschulung buchen, können Sie danach ASOM drei Monate lang ausprobieren.
Lizenz erwerben
Nach der Evaluierungsphase entscheiden Sie, ob Sie eine Lizenz erwerben möchten.

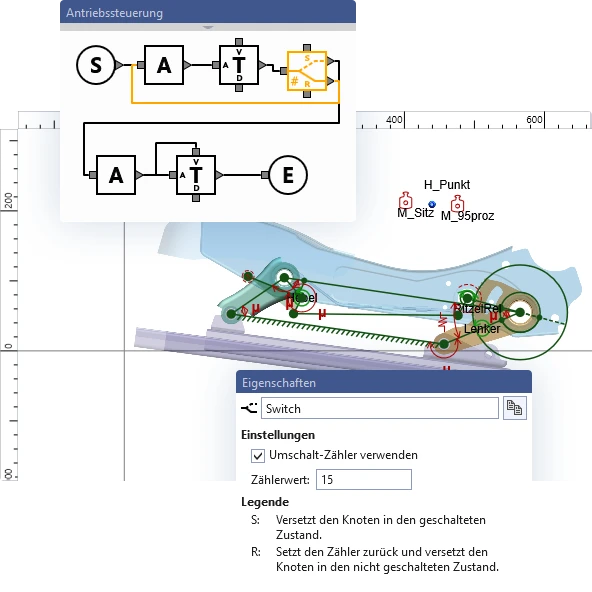

Erzeugen Sie elegant komplexe Bewegungsabläufe mit der erweiterten Antriebssteuerung
Um Ihr kinematisches System simulieren zu können, müssen Sie natürlich eine gewünschte Bewegung darauf aufprägen (Ausnahme: statische Systeme). Diese muss aber nicht komplett im Voraus bekannt sein, sondern kann sich auch an den nicht vorab bekannten Gegebenheiten des modellierten Systems orientieren, da Antriebe bedingungsgesteuert aktiviert oder deaktiviert werden können, bzw. ihr Verhalten ändern können.
Die erweiterte Antriebssteuerung mit graphischer Programmierung in ASOM macht es besonders einfach, Teilbewegungen asynchron zu definieren und nur optional zu synchronisieren. Auch Schleifen und alternative Bewegungsabläufe für dasselbe Getriebe sind möglich.
Mit Ihrem Know-how wird ASOM noch effektiver
Wenn Ihnen die Möglichkeiten, die wir zur Anzeige von Simulationsdaten zur Verfügung stellen, nicht ausreichen, können Sie in vielen Fällen selbst die benötigte Funktionalität nachrüsten. Mit unserem Skriptsystem, das auf alle Simulationsdaten Zugriff hat, müssen Sie oft nicht darauf warten, dass wir für Sie eine neue Funktionalität hinzufügen.
Definieren Sie selbst neue Graphtypen oder werten Sie in skriptbasierten Ausdrücken komplexe Gütekriterien für Ihr System aus. Auch das Verhalten von vielen Lastelementen kann alternativ über Skripte definiert werden, wenn nötig. So sind Sie nicht durch die aktuell angebotenen Bausteine eingeschränkt.
Eine Benutzeroberfläche, die das effiziente Arbeiten fördert, alleine oder in Teams
Die Benutzeroberfläche (UI) von ASOM lässt besonders gut auf die Anforderungen verschiedener Benutzer anpassen. Dazu gehört, neben der frei veränderlichen Fensteranordnung, die Verfügbarkeit von Themes (hell/standard/dunkel), sowie die Projekteinstellungen, die volle Benutzerkontrolle z.B. über alle Farben in der Zeichenfläche ermöglichen.
Zusammen mit dem eingebauten Template-System lassen sich so vollständig benutzerdefinierte UI-Varianten für verschiedene Benutzer oder auch ganze Teams/Benutzergruppen anlegen und pflegen. In den Projekteinstellungen sind zusätzlich auch alle durch den Benutzer beeinflussbaren Simulations-Parameter gesammelt.
Behalten Sie stets den Überblick – in der Oberfläche und in Ihrem Modell
Der Elementbaum von ASOM ist als Ordnerhierarchie organisiert, um näher an die Bedienkonzepte typischer CAD-Programme heranzurücken. Neue Elemente können entweder manuell oder automatisch und typbasiert in bestimmte Ordner einsortiert werden. In einem zusätzlichen Fenster können optional Informationen zu Elementbeziehungen eingeblendet werden (Unterelemente, verbundene Elemente, abhängige Elemente).
Im zentralen Simulationslog finden Sie Informationen nicht nur zu Ereignissen in der Antriebssteuerung, sondern auch in der gesamten Simulation, wie z.B. aus welchem Grund eine Simulation genau beendet wurde, oder wo bzw. in welchen Skripten Fehler aufgetreten sind.
ASOM ist genau das, wonach Sie gesucht haben? Wir freuen uns auf Ihre Kontaktaufnahme.
Nehmen Sie ganz einfach und unverbindlich mit uns Kontakt auf, damit wir uns bei einem ersten Net-Meeting kennenlernen und über Details sprechen können. Dabei gehen wir auch gerne auf Ihre individuellen Wünsche ein und klären noch offene Fragen.
